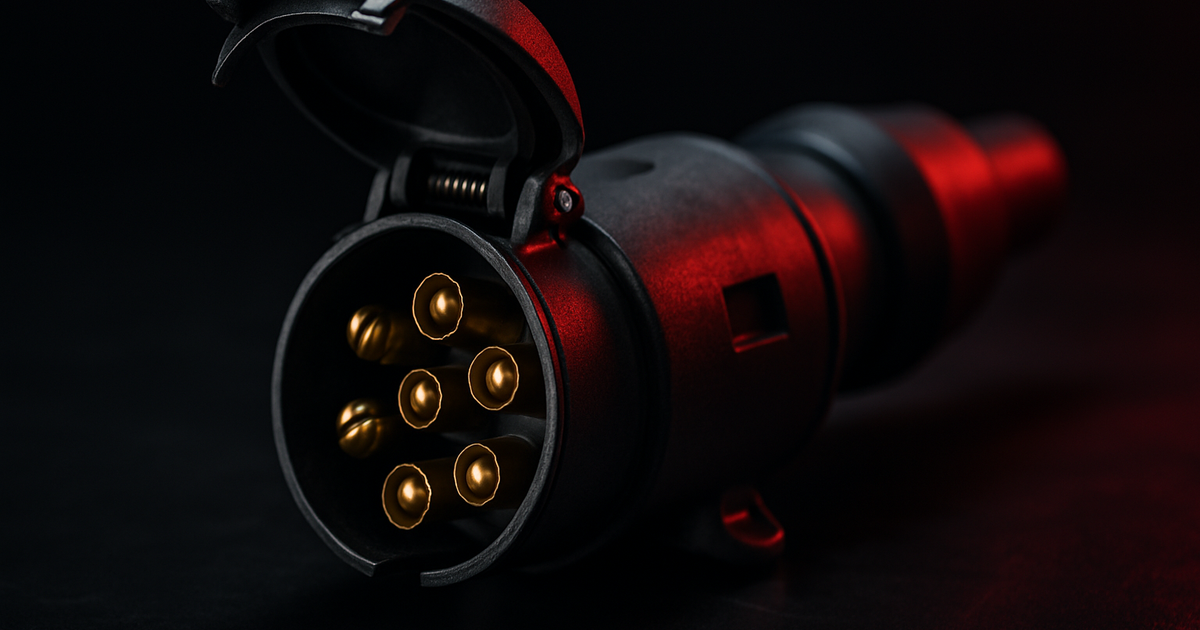

Le branchement prise remorque 5 fils sur 7 broches est une opération courante pour qui tracte une remorque, un porte-vélos ou un attelage. Beaucoup de conducteurs se demandent pourquoi leur remorque possède seulement 5 fils alors que la prise en accueille 7, et surtout comment les raccorder sans faire d’erreur. La bonne nouvelle : c’est réalisable en quelques minutes avec les bons outils et une compréhension claire du système. Cet article vous guide étape par étape dans le câblage de votre prise remorque, en expliquant la correspondance fil-broche, les codes couleur à respecter, et les erreurs à éviter absolument.
Pas le temps de lire ?
- Les 5 fils se branchent sur les broches correspondantes (1, 2, 3, 4, 5) d’une prise 7 broches, les 2 broches restantes restant vides.
- Le code couleur standard : rouge (feu stop), blanc (feu de recul), vert (clignotant gauche), marron (clignotant droit), noir (masse).
- La broche 3 (masse/terre) est critique : un mauvais branchement provoque des dysfonctionnements électriques.
- Dénudez 8 à 10 millimètres de fil pour assurer un bon contact sans risque d’électrocution.
- Vérifiez avec un multimètre après installation pour confirmer la continuité électrique.
Comprendre les normes 5 fils et 7 broches
Avant de vous lancer dans le branchement, il faut comprendre pourquoi cette différence existe. Une prise 7 broches est le standard européen moderne pour les remorques et attelages légers. Elle inclut cinq fonctions essentielles (feu stop, recul, clignotants, masse) plus deux connexions supplémentaires réservées aux systèmes avancés comme la commande de frein ou la surveillance de batterie.
Quand votre remorque ne dispose que de 5 fils, c’est souvent parce qu’elle provient d’une génération plus ancienne, ou qu’elle n’a jamais eu besoin des fonctions supplémentaires. Le couplage 5 fils sur 7 broches fonctionne parfaitement : vous remplissez simplement les 5 premiers emplacements, et les 2 broches restantes demeurent inactives, sans créer le moindre problème.
Pourquoi cette configuration est encore courante ?
De nombreuses remorques utilitaires, porte-vélos et petits attelages conservent ce système 5 fils pour des raisons de coût et de simplicité. Les deux broches supplémentaires de la norme 7 broches visent surtout les caravanes ou les remorques avec système de freinage électrohydraulique. Si votre remorque ne les nécessite pas, inutile de les utiliser.
Préparation et outils nécessaires
La qualité de votre branchement prise remorque dépend d’abord de vos outils. Voici ce qu’il faut réunir avant de commencer :
- Une pince à dénuder adaptée aux diamètres de fils (généralement 1,5 à 2,5 mm²)
- Un tournevis isolé de petite taille pour les vis des cosses
- Un multimètre digital pour vérifier continuité et polarité
- Du ruban électrique ou des gaines thermorétractables pour isoler
- Une pince à sertir si vous préférez les cosses préformées (facultatif mais recommandé)
- Un cutter ou décapeur thermique pour dénuder sans abîmer le fil
Ne lésinez pas sur la qualité des outils : une pince à dénuder bas de gamme vous arrachera les fils plutôt que de les couper proprement. Un bon multimètre coûte 15 à 30 euros et vous évitera des heures de dépannage ultérieures.
Les codes couleur et la correspondance fil-broche
C’est le cœur du sujet : connaître le code couleur pour brancher une prise de remorque. Le standard européen est immuable, et il faut vous y tenir absolument. Voici le tableau récapitulatif :
| Broche | Couleur du fil | Fonction | Importance |
|---|---|---|---|
| 1 | Blanc | Feu de recul | Moyenne |
| 2 | Rouge | Feu stop | Critique |
| 3 | Noir | Masse / Terre | Critique |
| 4 | Vert | Clignotant gauche | Critique |
| 5 | Marron | Clignotant droit | Critique |
| 6 | Non utilisée (5 fils) | — | — |
| 7 | Non utilisée (5 fils) | — | — |
Notez que la broche 3 (masse) est le point névralgique du système. C’est votre point de terre, l’équivalent du négatif sur une batterie. Un branchement défaillant à la broche 3 paralyse l’ensemble du circuit : les clignotants ne fonctionnent plus, les feux s’allument mal ou de manière intermittente. Accordez-y une attention particulière lors du sertissage.
Étapes du branchement fil par fil
Étape 1 : Préparer les fils
Commencez par dénuder chaque fil sur 8 à 10 millimètres environ. Utilisez votre pince à dénuder en positionnant le fil à la bonne profondeur : trop peu, et le contact sera mauvais ; trop, et vous risquez l’électrocution ou un court-circuit. Coupez environ cinq centimètres de gaine extérieure au bout du câble pour accéder librement à chaque fil.
Inspectez chaque fil une fois dénudé : il ne doit y avoir aucune trace de corrosion ou d’oxydation verte. Si c’est le cas, grattez légèrement avec un petit couteau ou une brosse métallique. Le fil doit briller, preuve d’une bonne conductibilité électrique.
Étape 2 : Torsader et sertir les cosses
Si vous utilisez des cosses préformées (recommandé), insérez le fil nu dans la cosse et utilisez votre pince à sertir pour l’écraser. Si vous préférez la connexion directe, torsadez les brins du fil ensemble pour en faire une sorte de natte serrée. Chaque broche de la prise dispose d’une petite vis de fixation : vous devez y enfoncer le fil ou la cosse et serrer avec votre tournevis isolé.
Ne sous-estimez pas cette étape. Un sertissage aléatoire entraîne une résistance électrique élevée, ce qui provoque de la chaleur, des dysfonctionnements intermittents, et à terme, un incendie potentiel. Prenez votre temps et assurez-vous que chaque connexion soit ferme.
Étape 3 : Brancher fil après fil dans l’ordre
Procédez dans cet ordre strict pour éviter les inversions :
- Broche 3 (noir) d’abord : c’est votre masse. Connectez-la en premier et vérifiez sa solidité.
- Broche 2 (rouge) : feu stop. C’est une fonction critique pour la sécurité.
- Broche 4 (vert) et broche 5 (marron) : les clignotants.
- Broche 1 (blanc) en dernier : feu de recul.
Voilà pourquoi cet ordre ? Commencer par la masse évite les courts-circuits lors de la connexion des autres fils. Terminer par le blanc (feu de recul) réduit les risques de manipulation maladroite à la fin. Ce n’est pas une obligation physique, mais c’est une bonne pratique.
Étape 4 : Isoler et sécuriser
Une fois chaque fil sertissage, recouvrez la zone dénudée avec du ruban électrique ou mieux encore, enfermez-la dans une gaine thermorétractable. Chauffez la gaine avec un décapeur thermique pour qu’elle épouse parfaitement le fil. Cela offre une meilleure protection contre l’humidité et les chocs.
Vérification et test du branchement
Avant de vous déclarer vainqueur, testez votre travail. Alimentez votre circuit (allumage du véhicule) et sollicitez chaque fonction :
- Appuyez sur la pédale de frein : le feu stop (broche 2) doit s’allumer.
- Activez la marche arrière : le feu de recul (broche 1) doit s’illuminer.
- Enclenchez les clignotants à gauche et à droite : les LED correspondantes doivent clignoter.
Si tout fonctionne, parfait. Si un feu ne s’allume pas ou clignote bizarrement, utilisez votre multimètre en mode continuité pour tester chaque broche individuellement. Vérifiez aussi qu’aucune broche n’envoie du courant quand elle ne devrait pas (court-circuit). Une lecture entre 0 et 2 ohms indique une connexion saine ; au-delà, il y a une résistance problématique.
Conseil de pro : N’enroubliez jamais votre prise remorque dans du ruban électrique. La prise elle-même doit rester accessible et sèche. Isolez uniquement les fils et les zones dénudées, pas le connecteur femelle.
Erreurs courantes à éviter
Voici ce qui revient le plus souvent dans les ateliers et qui crée des dysfonctionnements :
- Inverser rouge et blanc : le feu stop s’active au recul, et inversement. Cauchemar garanti sur la route.
- Oublier ou mal brancher la masse (noir) : c’est la raison numéro un des intermittences électriques.
- Dénuder trop peu : le fil s’effiloche en voulant l’enfoncer dans la broche, créant un faux contact.
- Dénuder trop : le cuivre à nu s’oxyde rapidement et perd sa conductibilité.
- Tirer sur le fil lors de la vérification : si votre sertissage n’est pas solide, le fil sort de la broche. Refaites-le.
- Laisser de l’humidité à l’intérieur : nettoyez et séchez tout avant isolation. L’eau et l’électricité ne font pas bon ménage.
Conseil pour adapter votre remorque existante
Si vous remplacez une vieille prise 5 broches par une prise 7 broches plus moderne, vous suivez exactement le même processus. La différence est minime : les deux broches supplémentaires restent simplement vides. Aucun câble supplémentaire à ajouter, aucune modification structurelle. C’est juste un connecteur plus robuste et standardisé.
Pour plus de détails sur la réglementation des attelages, consultez notre article sur le triangle de remorquage et les obligations légales. Et si vous tracez une remorque avec un Peugeot 3008, assurez-vous d’abord que votre modèle le supporte en lisant notre guide sur les générations de 3008 à connaître.
Conclusion
Le branchement prise remorque 5 fils sur 7 broches n’est pas une opération complexe, mais elle exige de la rigueur. Respectez les codes couleur, isolez correctement vos connexions, et testez avant de prendre la route. Le système 5 fils fonctionne parfaitement dans une prise 7 broches : les deux broches supplémentaires inutilisées ne posent aucun problème. Si vous n’êtes pas électricien et que l’idée de manier un tournevis vous stresse, aucune honte à confier le travail à un garage : comptez entre 30 et 50 euros de main-d’œuvre, généralement moins cher que les outils achetés pour un usage unique. Mais si vous tentez l’aventure, soyez méticuleux et n’oubliez pas la masse.
Questions fréquentes
Comment brancher un câble de remorque 5 fils sur une prise 7 broches ?
Vous connectez chacun des 5 fils à sa broche correspondante selon le code couleur : noir sur broche 3 (masse), rouge sur broche 2 (feu stop), blanc sur broche 1 (recul), vert sur broche 4 (clignotant gauche), marron sur broche 5 (clignotant droit). Les broches 6 et 7 demeurent vides. Dénudez 8 à 10 millimètres de chaque fil, serrez les cosses avec soin, isolez avec du ruban ou une gaine thermorétractable, puis testez avec un multimètre.
Pourquoi ma remorque a-t-elle cinq fils ?
C’est généralement parce que votre remorque provient d’une ancienne génération ou qu’elle a été conçue avant la généralisation de la norme 7 broches en Europe. Les deux fils manquants (broches 6 et 7) correspondent à des fonctions avancées comme le contrôle de frein électrohydraulique ou la surveillance de batterie, destinées surtout aux caravanes. Une remorque légère n’en a besoin ni n’en disposera.
Ordre de branchement prise remorque 7 broches ?
L’ordre recommandé est : broche 3 (noir/masse) en premier, puis broche 2 (rouge/feu stop), broche 4 (vert/clignotant gauche), broche 5 (marron/clignotant droit), et broche 1 (blanc/recul) en dernier. Cet ordre réduit les risques de court-circuit. Les broches 6 et 7 ne sont pas utilisées pour un câblage 5 fils.
Quelles sont les couleurs pour brancher une prise de remorque ?
Blanc = feu de recul (broche 1), rouge = feu stop (broche 2), noir = masse/terre (broche 3), vert = clignotant gauche (broche 4), marron = clignotant droit (broche 5). Ces couleurs sont standardisées en Europe et doivent être respectées pour la sécurité et la légalité du branchement.
Quel schéma utiliser pour brancher une prise remorque 5 fils sur 7 broches ?
Le schéma est simple : alignez les 5 fils avec leurs broches respectives (1, 2, 3, 4, 5) en fonction de la couleur. Visualisez la prise de face, avec la broche 1 en bas à gauche et la broche 7 en bas à droite. Un multimètre vous permet de vérifier chaque broche après sertissage. Consultez un schéma visuel fourni par le fabricant de votre prise ou demandez à votre garagiste si vous préférez une représentation dessinée.
